[GL시리즈][GL840/GL240] APS에서 연산된 채널의 데이터 값이 안보일 경우
APS 에서 연산된 채널의 데이터 값이 안보일 경우
APS에서 채널 간 연산설정을 하고 수록을 완료할 경우, 연산된 데이터 값이 안 보이는 경우가 있는데 이를 해결 할 수 있는 방법을 소개 합니다.
연산된 데이터 값이 안 보이는 이유는 데이터 저장 형식을 GBD가 아닌, CSV로 진행했기 때문입니다. 따라서 GBD로 설정을 한 뒤에 CSV로 변환하게 되면 연산된 채널 값이 보입니다. 설정 방법을 소개 드리겠습니다.
우선, APS에서 채널 간 연산 설정을 하는 방법부터 소개를 드리겠습니다.

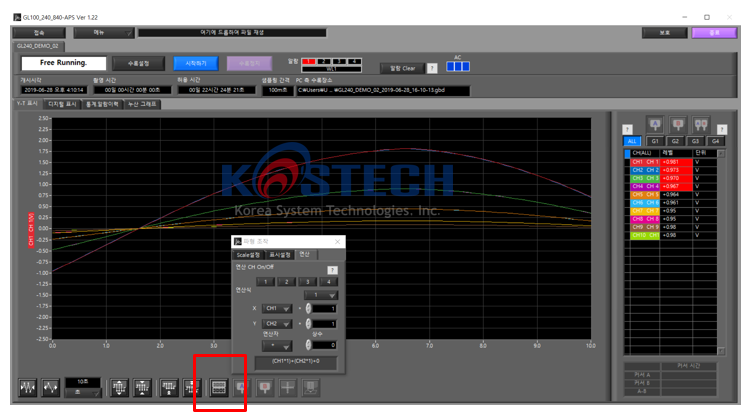

APS 하단에 ‘파형조작’ 탭을 누르면 연산을 하려는 채널을 설정할 수 있습니다.

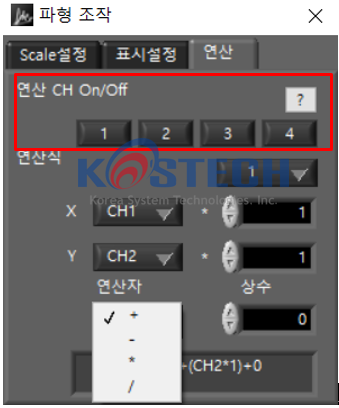

연산자는 +,-,*,/ 가 있으며, 연산 된 결과값은 새로운 채널로 최대 4개 까지 생성을 할 수 있습니다.

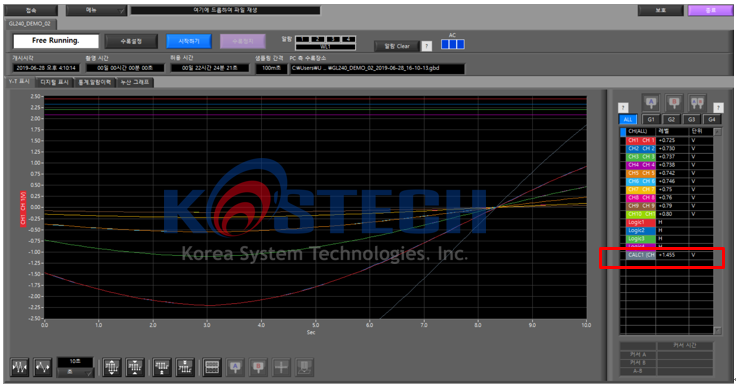

아래 화면과 같이 연산된 결과 값은 ‘CALC1’ 이라고 표시가 됩니다.

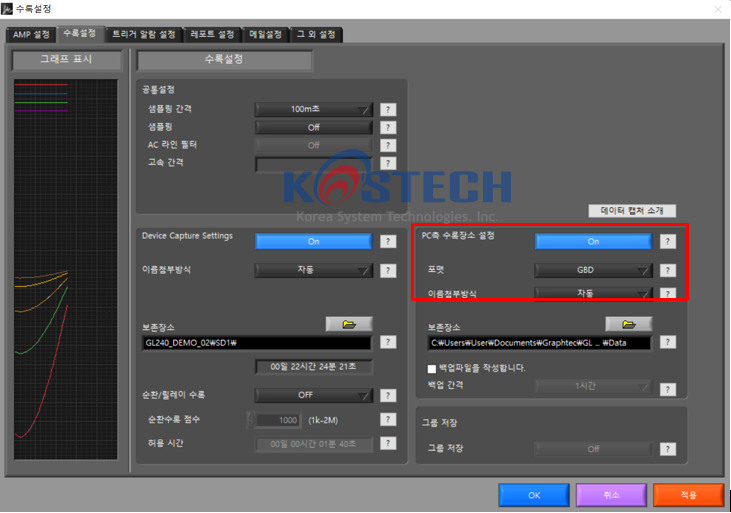

이 상태에서 ‘수록설정’ 탭에서 데이터 저장을 ‘GBD’로 설정을 합니다.

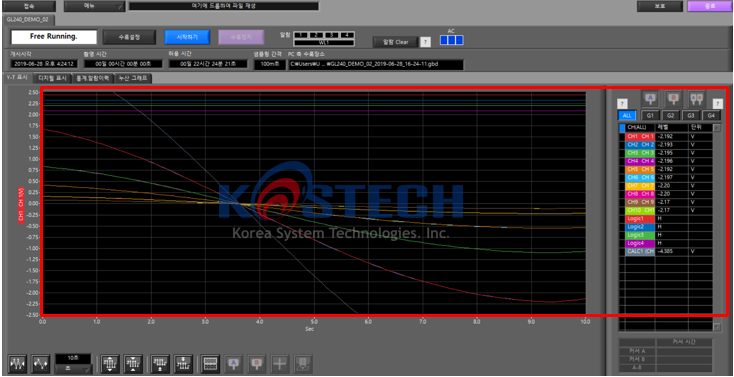

그런 다음 수록 시작/종료를 완료하고 메뉴-파일열기 탭을 통해서 수록된 데이터를 열면 연산된 결과 값이 잘 보이는 것을 확인 할 수 있습니다.

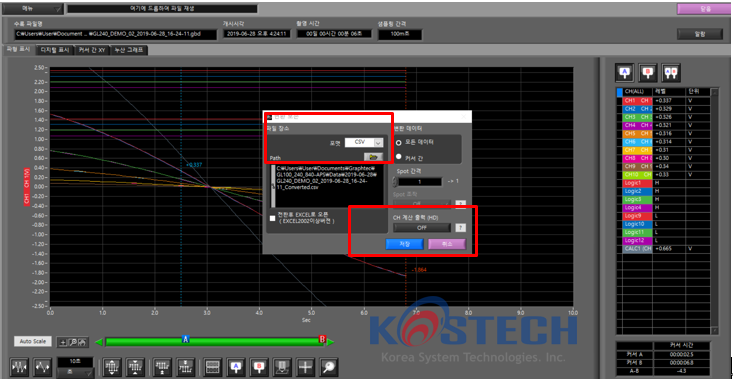

여기서 GBD데이터를 CSV로 변경을 원할 경우, ‘메뉴 –변환보존’ 탭에 접속합니다. 포맷형태를 GBD -> CSV로 변경하고, 여기에서 'CH 계산 출력' 탭을 'ON’을 하면 됩니다.
하기 작업을 완료하게 되면, 연산된 결과 값을 GBD와 CSV에서 모두 확인 할 수 있습니다.
