[소프트웨어]GL840 무선모듈을 이용하여 APS와 연동 상세설명

김한진
2020-10-06
조회수 810

B-568을 이용하여 GL840장비와 APS에 연결하는 상세 방법 소개드립니다.
시작하기 전에 장비를 서로 연결할 때 유,무선 및 장비 종류를 떠나서 같은 망에 있도록 설정해 주는 것이 중요합니다.

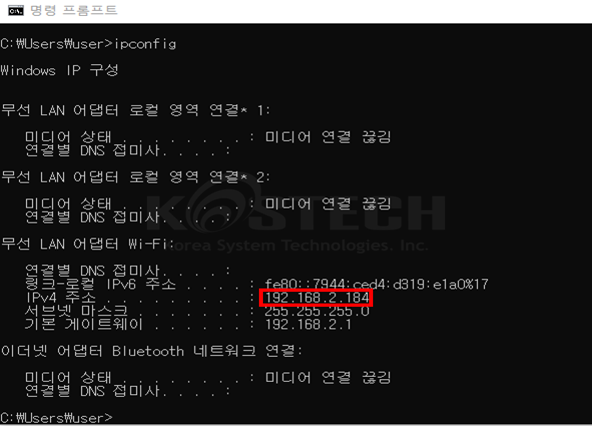

1. IP주소 확인
 cmd창에 들어가 ipconfig 명령어를 입력하시어 현재 사용중인 IP주소를 확인합니다.

여기서 192.168.2라는 네트워크의 184번째의 장비라는 의미입니다.
영화관에서 다른 관이라면 같은 열,번에 앉아도 상관없지만 같은 관이라면 문제가 될 것입니다.
네트워크도 마찬가지입니다. 같은 네트워크라면 자리를 다르게 해주어야 하기에 위 장비에 붙일 다른 장비는 184의 자리가 아닌 다른 자리로 설정을 해주어야 합니다.

2. B-568모듈 장착 -> Menu -> WLAN 탭 생성 확인
B-568 모듈 장착 후 메뉴 탭을 누르면 보기와 같이 WLAN이라는 탭이 새로 생겼음을 알 수 있습니다.

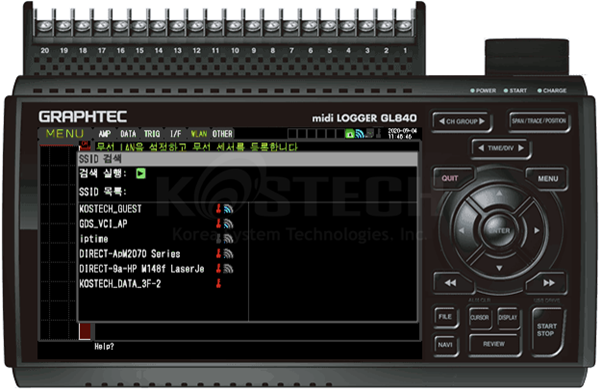

*해당 탭에 들어가 SSID검색을 누르시면 현재 사용가능한 네트워크의 목록이 나옵니다.
여기서 만약 나오지 않는다면 SSID입력에 들어가 수동으로 입력하시고 암호화 방법을 WPA-PSK/WPA2-PSK형식으로 바꾸신 다음 해당 네트워크 비밀번호를 입력하시면 됩니다.

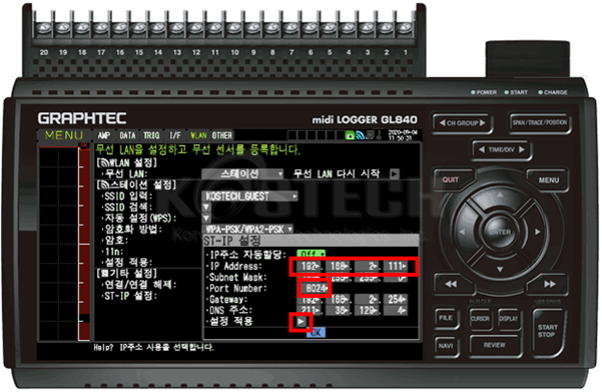

3. IP주소 설정 후 TCP/IP 재 기동
   1) 해당 IP주소를 연결할 장비의 주소와 일치시켜줍니다.
        -> 192.168.2.184와 자리만 다른 1~254숫자 중 임의의 숫자를 입력해줍니다.
        그 밑 port number도 어느 포트로 데이터 통신을 할 것인지 정해주어야 하기에 확인하셔야 됩니다.

   2) 마지막으로 설정 적용을 통해 TCP/IP를 재 기동해 줍니다.

4. APS 설정

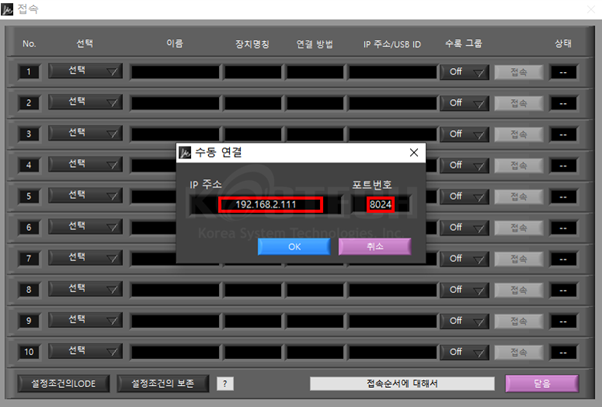

    1) APS를 켜고 왼쪽 상단부에 있는 접속을 누른 뒤 수동연결로 GL840에 설정한 IP주소 및 포트번호를 입력해 줍니다.

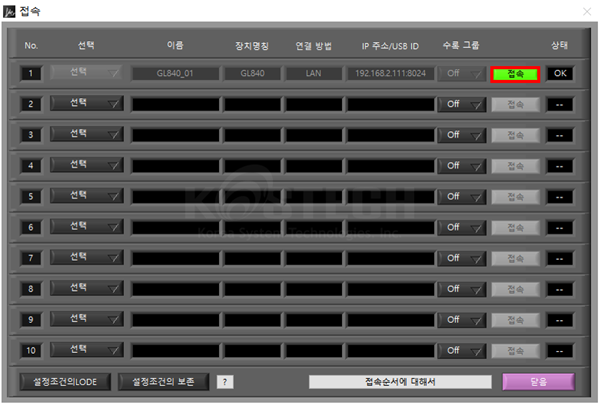

    2) 해당 주소로 연결이 된다면  접속을 눌러 OK사인이 나타나면 닫음을 눌러 APS에서 컨트롤 하시면 됩니다.

주의사항으로 1~254의 숫자 중 임의의 숫자를 입력하는 과정에서 간혹 엄청난 확률로 IP충돌이 발생하여 연결이 되지 않고 not found라는 오류메시지가 나타날 수 있습니다.
당황하지 마시고 GL840의 IP주소에서 마지막 숫자만 바꿔가며 연결을 시도하시면 됩니다.
