[GL7000]GL7000 사용 시 장비 내부에서 데이터 포맷 변환 방법

이민식
2019-09-30
조회수 1991

그라프텍(GRAPHTEC) 시리즈의 경우 데이터를 두가지 데이터 형식으로 저장 할 수 있습니다.

이진수로 기록되는 GBD형식과 텍스트로 저장되는 CSV형식이 있습니다.

GBD의 경우 이진수로 기록되기 때문에 소프트웨어의 도움이 필요하고 CSV의 경우 텍스트 이기에 엑셀로 열어서 데이터를 확인 할 수 있습니다.

만약 소프트웨어가 없는데 데이터를 GBD로 저장 했을 경우 PC에서 데이터를 보고 싶을 경우 어떻게 해야 할까요??

GL7000의 경우 이 변환 기능을 장비 내부에서 수행 할 수 있습니다.

실수로 GBD로 저장한 경우에도 변환할 수 있으며 CSV로 변환 후 저장하여 데이터를 밖으로 꺼내올 수도 있습니다.

그 과정을 살펴보겠습니다.



1. 장비 접속

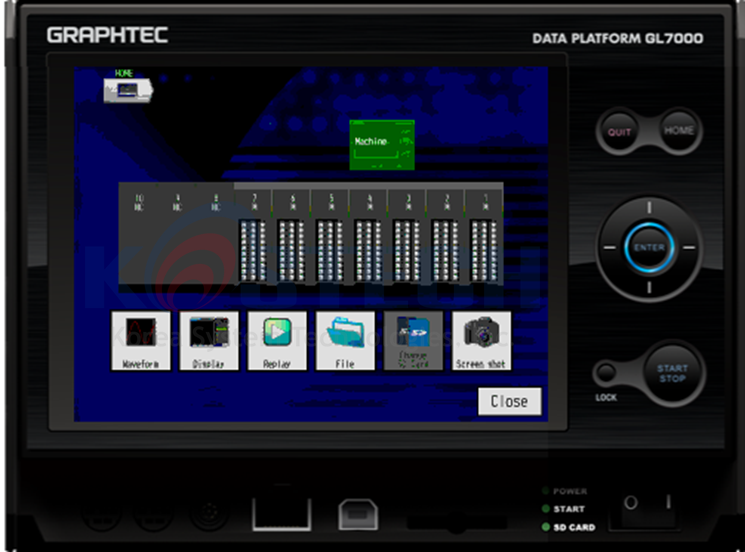

장비의 첫 메인 화면 입니다.

처음 부팅 시 측정 화면과 그래프가 나올텐데 홈 버튼을 누르면 다음과 같은 화면이 나옵니다.



2. 데이터 열기

데이터를 변환해 주기 앞서 변환하고자 하는 파일을 우선 장비에서 열어야 합니다.

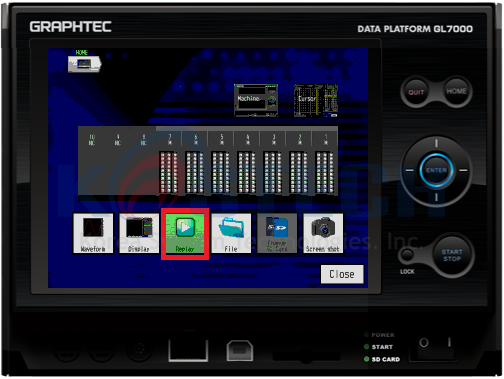

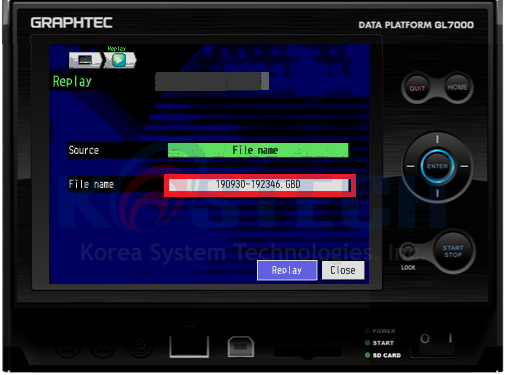

홈 화면에서 리플레이 -> File name에서 변환하고자 하는 파일을 선택 -> Reply를 순차적으로 눌러줍니다.



3. 데이터 포맷 변환

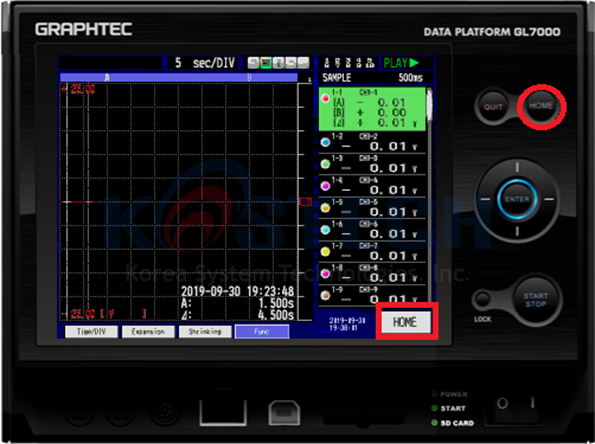

리플레이를 재생하면 다음과 같이 데이터를 읽어들이는데 여기서 한번 더 home버튼을 눌러 메인화면으로 가줍니다.

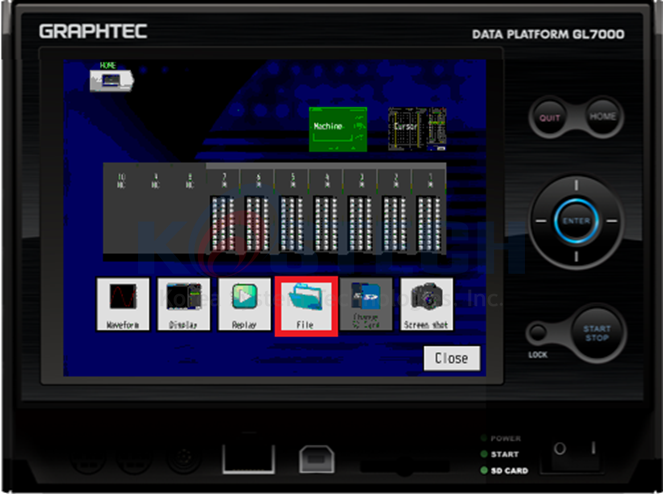

메인 화면에서 이번에는 파일을 누릅니다.

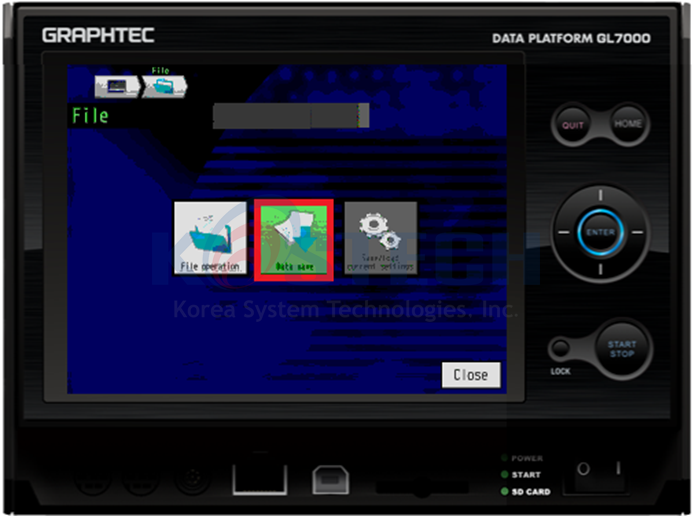

아까 파일 선택전에는 활성화가 되지 않았던 'Data save' 항목이 활성화 됩니다.

해당 항목은 데이터를 열었을 시에만 활용할 수 있는 부분 입니다.

해당 항목을 들어갑니다.

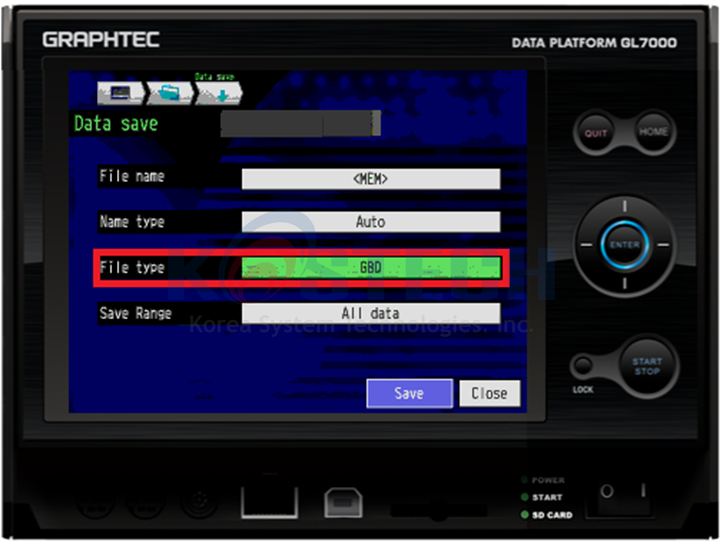

 다음과 같이 파일 타입을 바꿀 수 있는 항목이 있습니다. 기존 타입이 기본으로 설정 되어 있으며 클릭 후 CSV로 바꾼 후에 Save를 눌러 줍니다.

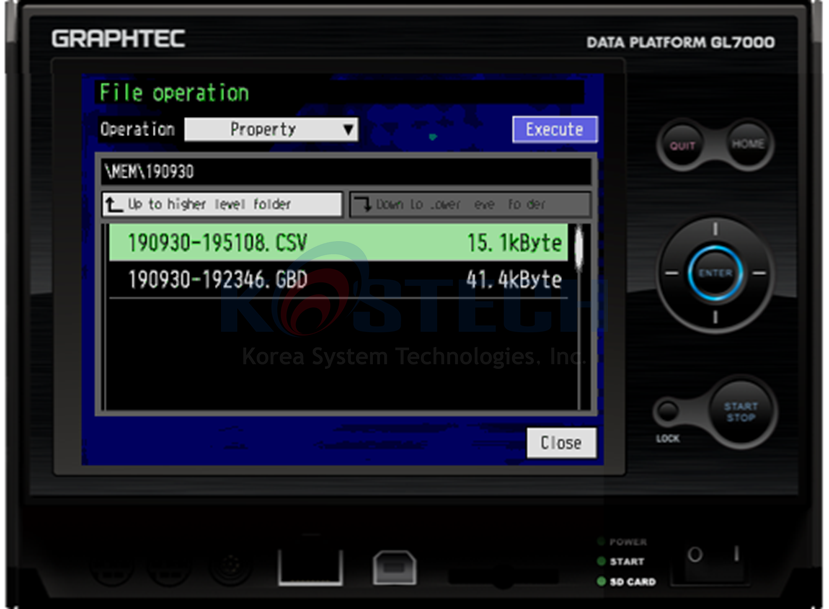

저장이 완료 되면 다음과 같이 설정한 폴더에 CSV파일이 새로 만들어지게 됩니다.

이러한 방식으로 소프트웨어 없이도 GL7000내부에서 GBD에서  CSV로 파일 변환이 가능한 방법을 전달 드렸습니다.
