[GL시리즈][GL240/840] 채널 간 연산설정 방법

이민식
2019-06-28
조회수 1050

GL240, 840의 경우 채널 간 연산 설정이 가능합니다.

예를 들면 장비의 1번, 2번 채널에 각각 20'C, 30'C의 온도값이 출력되는 상태에서 1번 채널과 2번 채널을 더한 값을 알고 싶은 경우 사용 중인 채널을 제외한 모든 채널에 해당 연산값의 결과를 넣을 수 있습니다.


그 과정은 다음과 같습니다.

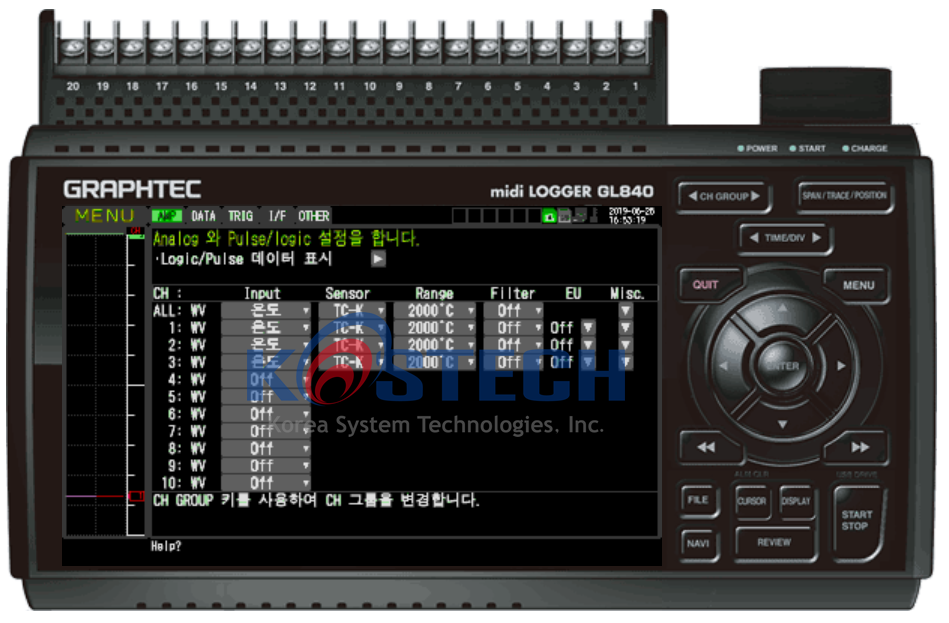

1. AMP 메뉴 진입

 - 메뉴 버튼을 눌러 측정 채널에 대한 설정을 바꿀 수 있는 AMP 메뉴에 진입 합니다.

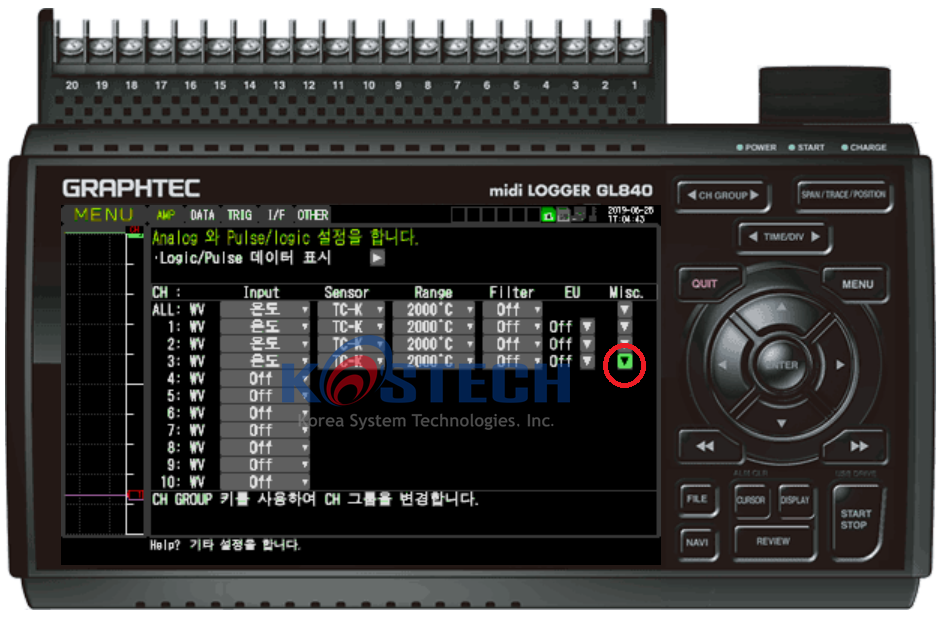

2. 채널 별 Misc. 탭으로 진입

 - 커서를 움직여 형광색 커서가 사용하지 않는 채널의 'Misc.' 탭으로 이동한 후 엔터를 누릅니다.

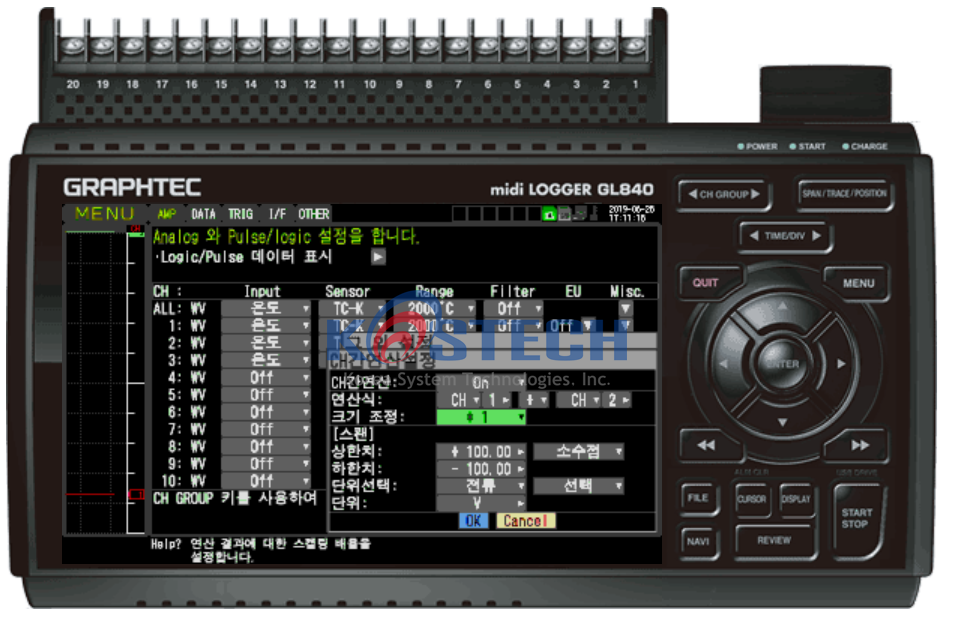

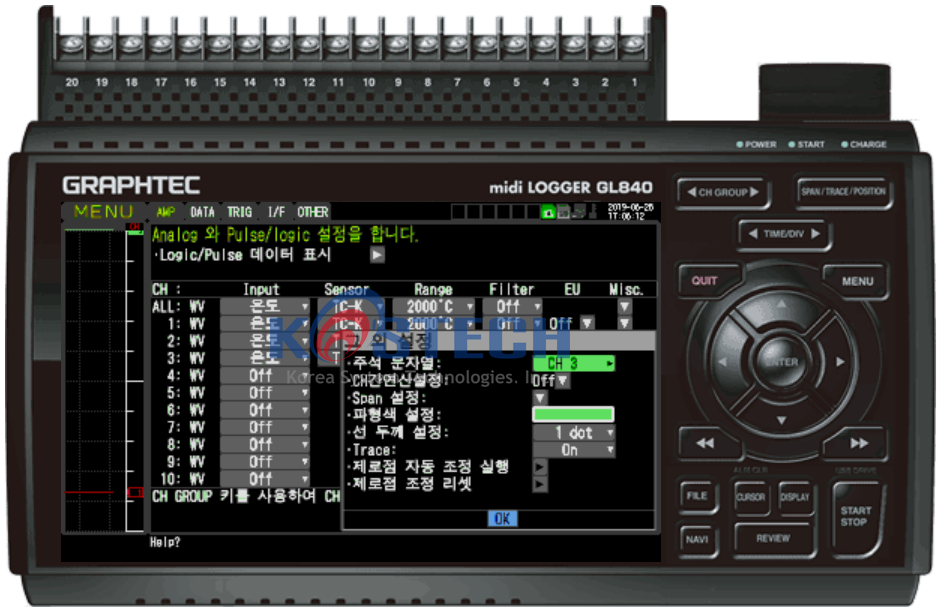

3. CH간 연산 설정 확인

 - Misc. 탭에서 'CH간연산설정'에서 연산을 설정할 수 있습니다.

 - 최초 Off되어 있는 설정을 On으로 바꾸면 연산기능을 수행 합니다.

 - 연산값에 대한 상한치, 하한치, 단위를 설정할 수 있습니다.

 - 연산식 부분에서 해당 채널에 값을 반영할 채널을 설정 할 수 있습니다.

 cf) 단 채널끼리의 연산 한 번만 설정 가능하기 때문에 연산된 값을 재 연산하려면 더 많은 채널수를 필요로 합니다.

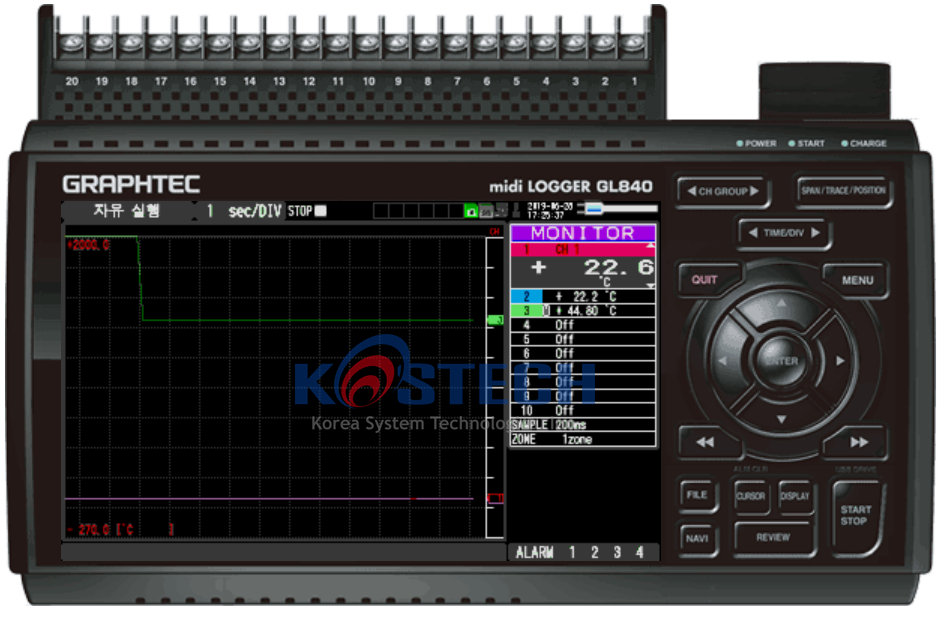

4. 연산된 값 확인

 - 위 예시대로 채널 3번에 1번, 2번의 값을 더하여 표시한 값을 확인 해 보겠습니다.

확인 결과 1번, 2번 채널 온도 값이 더해져 채널3번에 표시 된 것을 확인할 수 있습니다.


* 주의사항

 - GL 장비는 인풋 값에 따라 알람 설정을 할 수 있습니다. 하지만 연산된 결과에 대한 값으로는 알람에 대한 소스로 활용할 수 없습니다.

 - 채널 연산값은 일시적으로 보여주는 것이기 때문에 APS 연결 시 설정이 해제됩니다. APS 내부에서 연산값을 재 설정 해야 합니다.
