[PACE Series]PACE1000 Series 소프트웨어 업데이트 방법

이민식
2019-11-06
조회수 643

Druck 사의 탁상형 압력 인디케이터인 PACE1000 Series의 소프트웨어 업데이트에 대해 설명 드리겠습니다.

이전 게시물인 PACE6000 소프트웨어 업데이트 방법과 비슷한 방법입니다.


1. 메인화면

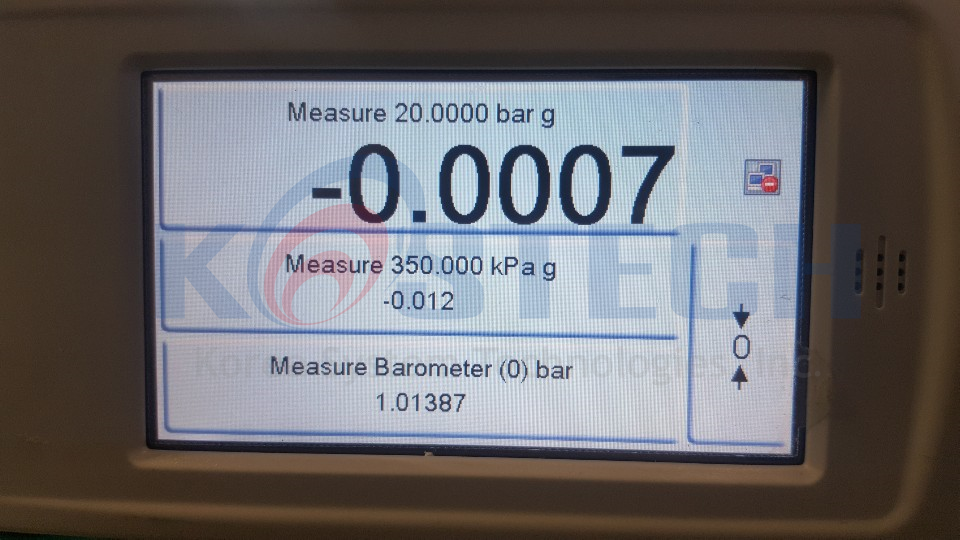

메인화면 입니다. 사진을 보시면 3가지로 탭이 나뉘어져 있는데 이유는 이 장비가 PACE1003 이기 떄문입니다. PACE1000 시리즈의 경우 내부에 최대 3개까지의 센서를 부착하여 값을 확인할 수 있는데 이때 센서의 갯수에 따라 1개일 경우 1001, 2개일 경우 1002, 3개일 경우 1003 이렇게 나눌 수 있습니다.

소프트웨어를 업데이트 하기 위해서는 우선 여러가지 기능이 있는 설정 메뉴에 접근해야 하는데 그 방법은 위 3가지 탭 중 아무곳이나 터치하면 됩니다. 만약 각 센서에 대한 설정이 필요할 경우 센서가 가리키고 있는 탭을 터치하면 됩니다.


2. 업데이트 경로

터치하게 되면 각 센서마다 메뉴는 살짝 다르지만 공통적으로 있는 몇 가지 메뉴가 있습니다. 그 중에서 소프트웨어를 업데이트 하기 위해서는 우측 하단에 있는 'Global Setup' 에 진입 합니다.

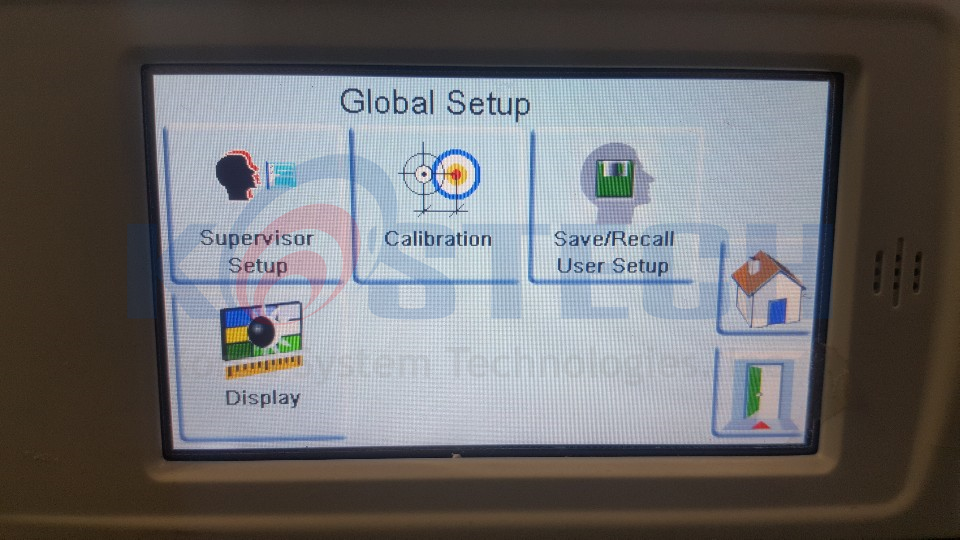

그러면 해당 화면이 나오게 되고 여기서 'Calibration' 이라는 메뉴로 진입합니다.

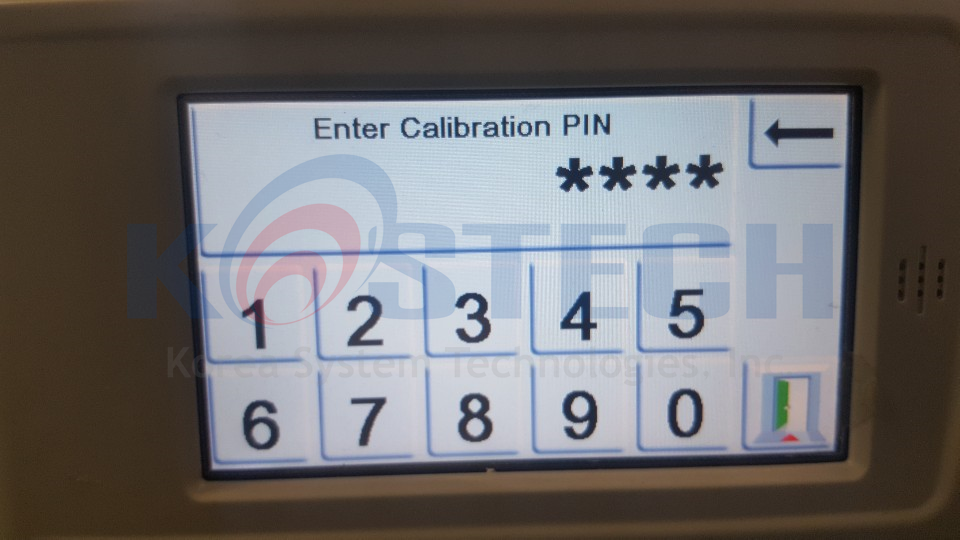

진입하게 되면 PIN 넘버를 입력하는 화면이 나오고 여기서 '5487'을 입력합니다.

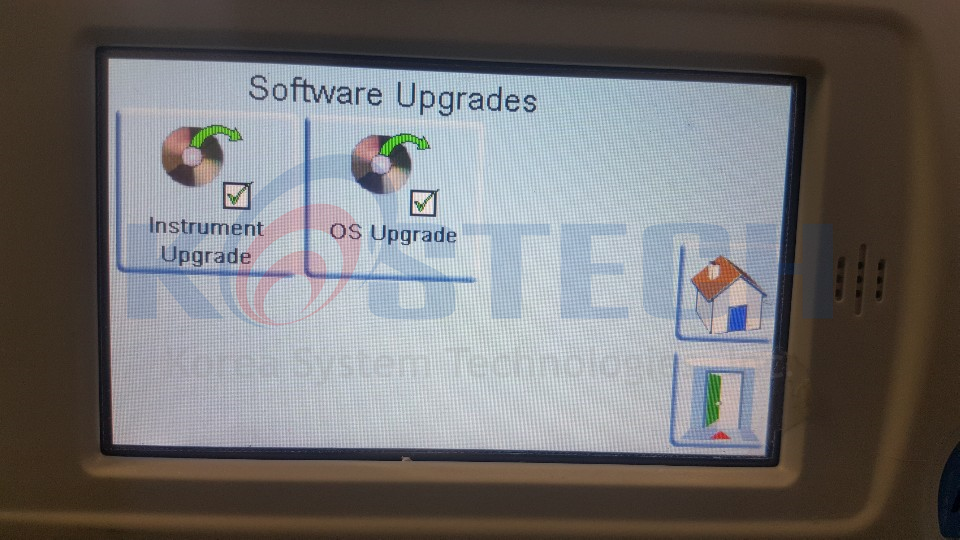

그러면 다음과 같은 소프트웨어를 업데이트 하는 화면이 나옵니다.



3. 업데이트 절차

소프트웨어의 경우 OS Upgrade -> Instrument Upgrade 순으로 업데이트를 합니다.

두 가지의 방식은 약간 다른데 OS의 경우 재부팅 없이 가능한 반면 instrument의 경우 재부팅이 필요한 업데이트 입니다.

그 전에  업데이트 파일을 담은 파일이 필요하며 해당 링크는 다음과 같습니다.

https://www.industrial.ai/


Druck 사의 홈페이지에서 PACE1000으로 검색합니다.


여기서 PACE1000 Release ~ 로 나오는 것 중 최신 파일을 받아 USB에 넣습니다.



장비 뒷 부분에 USB 포트가 있는데 OS 업그레이드를 누르기 전에 USB를 삽입하여 줍니다.

이 때, USB의 통신상태는 Storage가 아닌 Communication으로 되어 있어야 하는데 해당 부분은 PACE6000 업데이트 FAQ를 참고해 주시길 바랍니다.

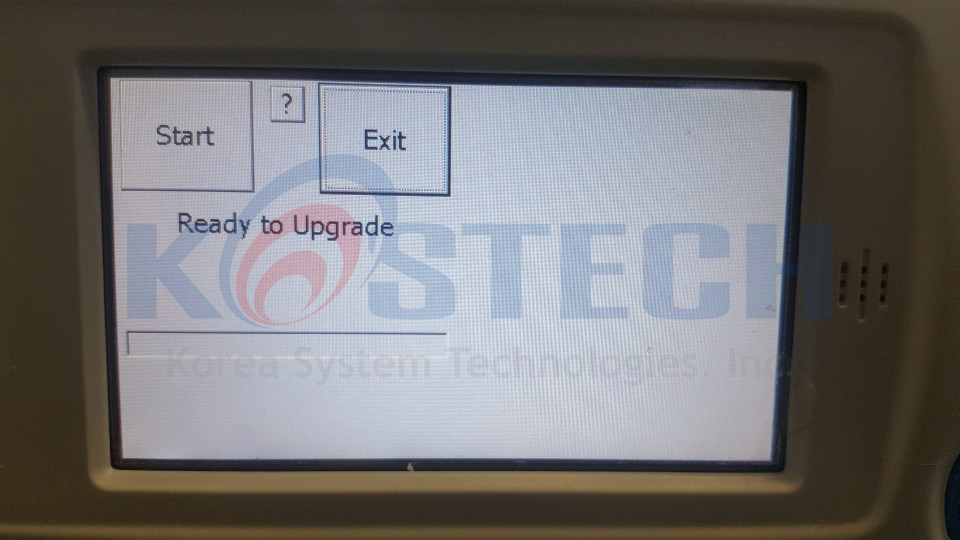

삽입 후 OS 업그레이트 버튼을 누르면 다음과 같은 화면이 나오며 Start를 누르면 시작이 됩니다.

USB를 인식 못 했을 경우에는 해당 화면이 나오지 않으므로, USB정상 연결 유무는 쉽게 확인하실 수 있습니다.

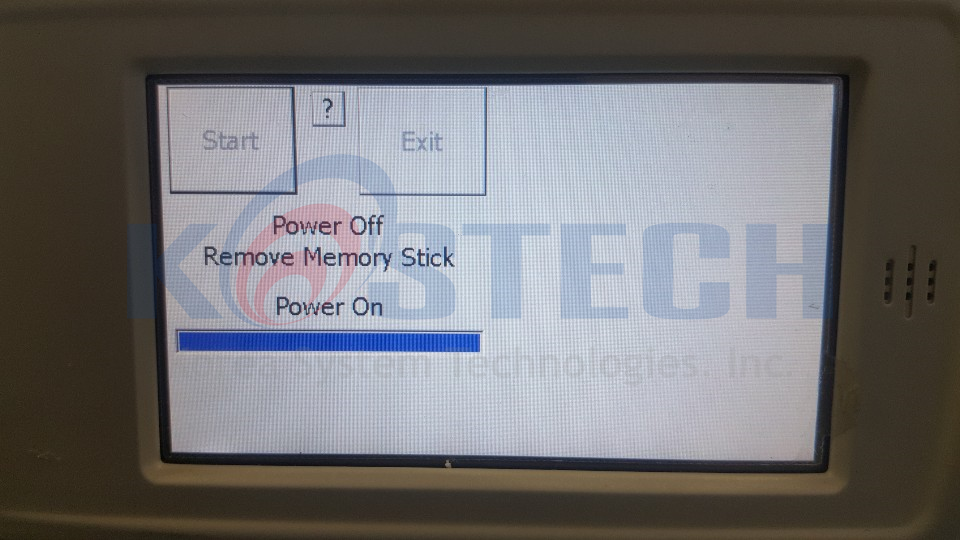

완료되었을 경우 다음과 같이 나타나며 화면에서 나온대로 Power Off -> Remove Memory Stick -> Power On 순으로 진행하면 OS 업그레이드가 완료 됩니다.

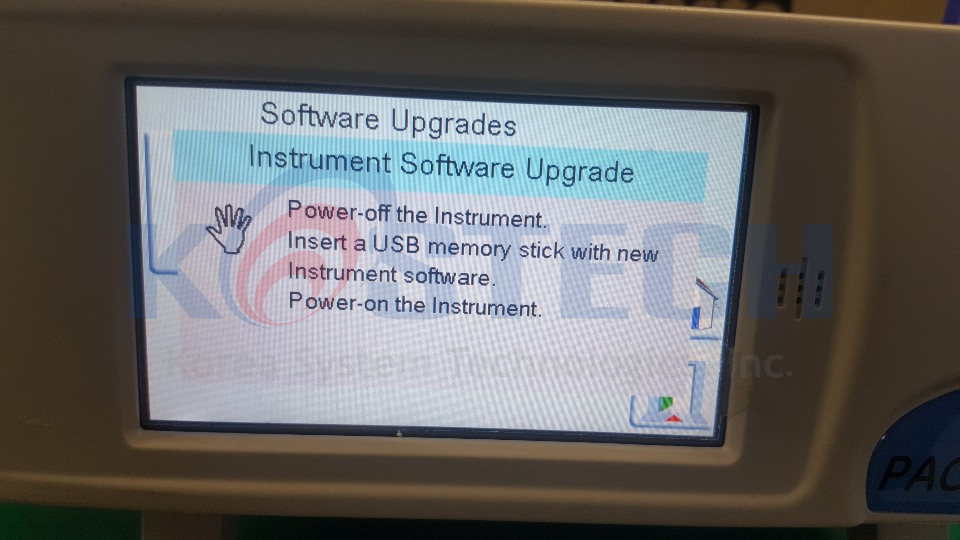

다음으로 Instrument 업그레이드는 클릭 시 다음 화면이 나옵니다.


해당 화면에서 설명대로 장비를 끈 후에 USB를 삽입, 장비를 켜주면 업데이트가 진행 됩니다.

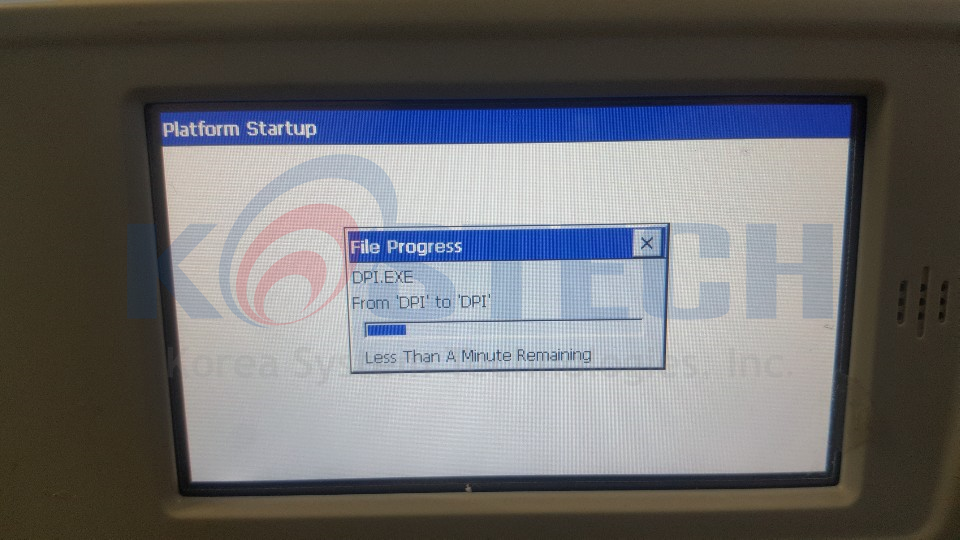

장비를 켜면 다음과 같이 진행 바가 올라가며 진행 되며 전체 완료 시 재부팅 되면서 메인화면으로 돌아와 집니다.

USB를 제거한 후 사용하시면 됩니다.
