[GL860] Graphtec 전용 소프트웨어 GL-28APS 연결 방법

GL860 GL28-APS연결 상세설명

GL28-APS 다운로드 링크: https://www.graphteccorp.com/download/gl28-aps/

1. USB A to B cable 연결 방법

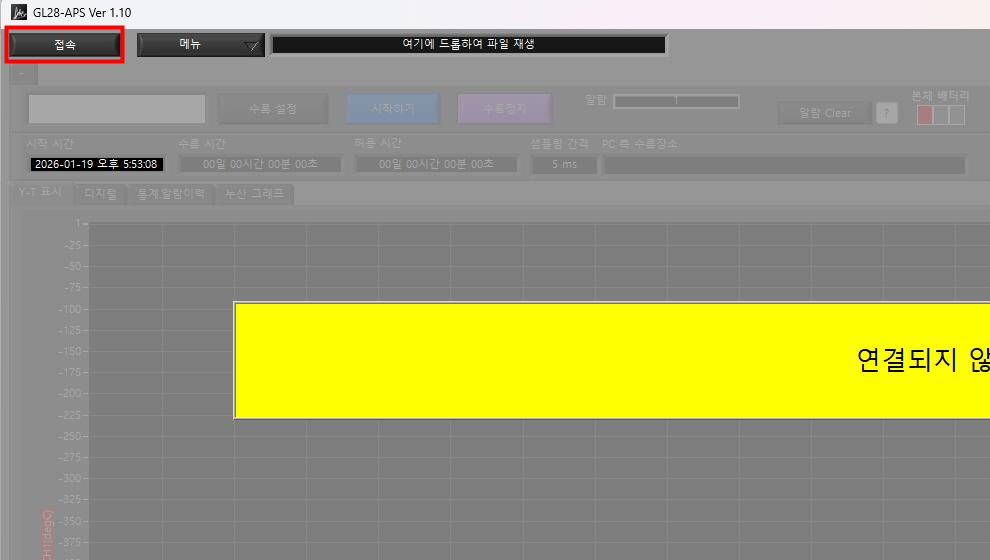

• APS초기화면의 ‘연결되지 않음’은 정상적인 멘트로 상단 부 ‘접속’ 버튼을 눌러 접속

• 검색 : 같은 망 안에 있는 장비들 검색, USB케이블 및 B-568을 이용한 무선 연결 시 검색됨.


• 수동 연결 : LAN으로 연결 시 수동으로 IP주소를 입력하여 연결.


• 데모 연결 : 실제 장비가 아닌 가상의 데모장비를 연결하여 APS 기능 확인 가능.

  * USB Driver 설치 필수(USB Driver 설치 링크: https://www.graphteccorp.com/download/dv-rec-usb/

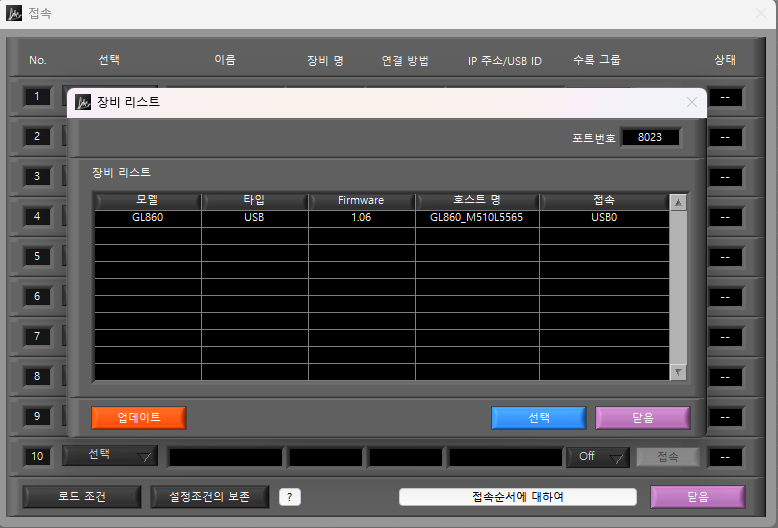

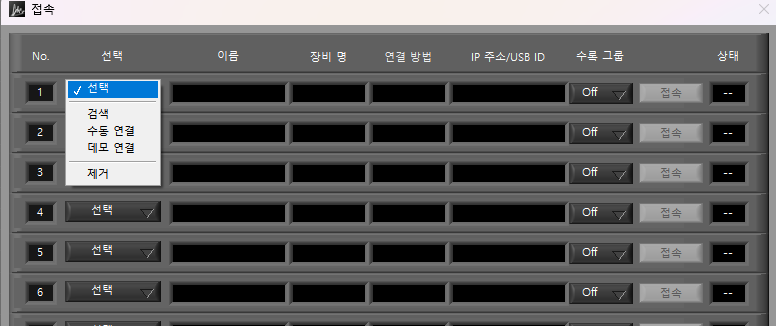

• 검색을 눌러 연결가능한 장비 검색

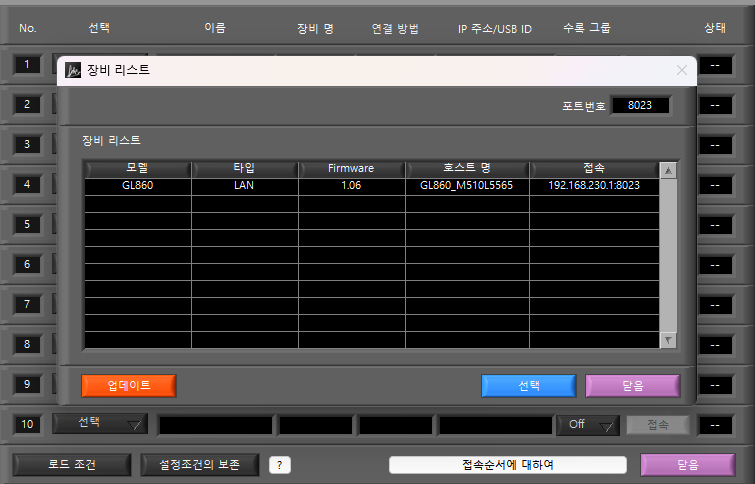

• 장비가 검색되면 더블클릭 또는 장비 클릭 후 아래 선택 버튼을 눌러 접속
  -> 해당 기능은 USB케이블연결 or B-568무선연결 시 같은 망에 존재할 경우에만 가능

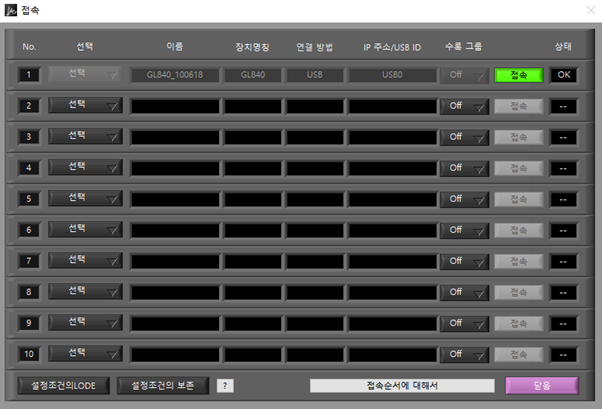

• 이 후 ‘접속’ 버튼을 눌러 상태창에 OK가 나타나면 하단 부 ‘닫음’ 버튼을 클릭하여 최종 접속

2. LAN cable 연결 방법(Windows 11)

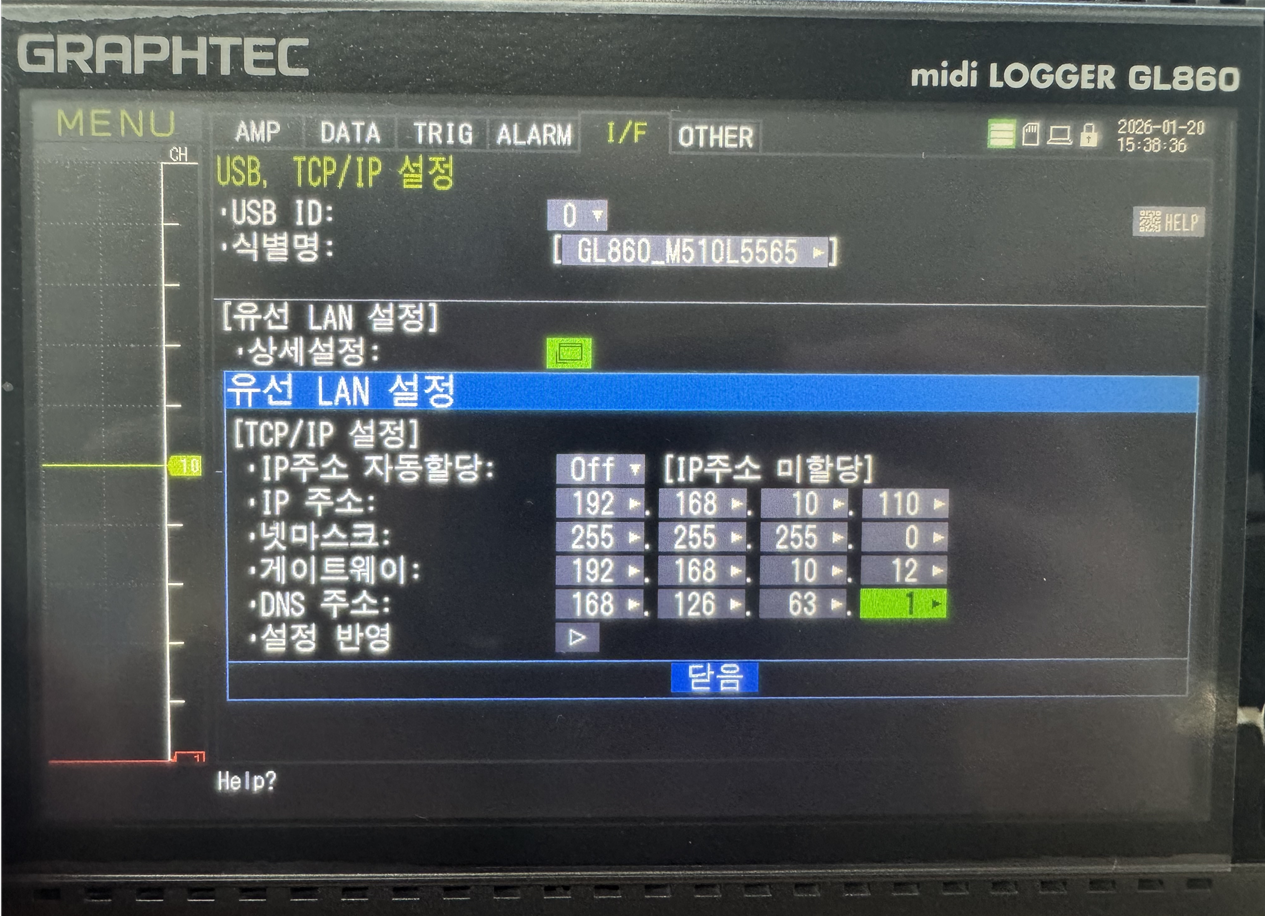

PC와 860을 LAN cable로 연결한 후 I/F(InterFace)탭에서 IP주소 설정

GL860 내 IP설정을 토대로 PC 네트워크 환경의 이더넷 IP주소 설정

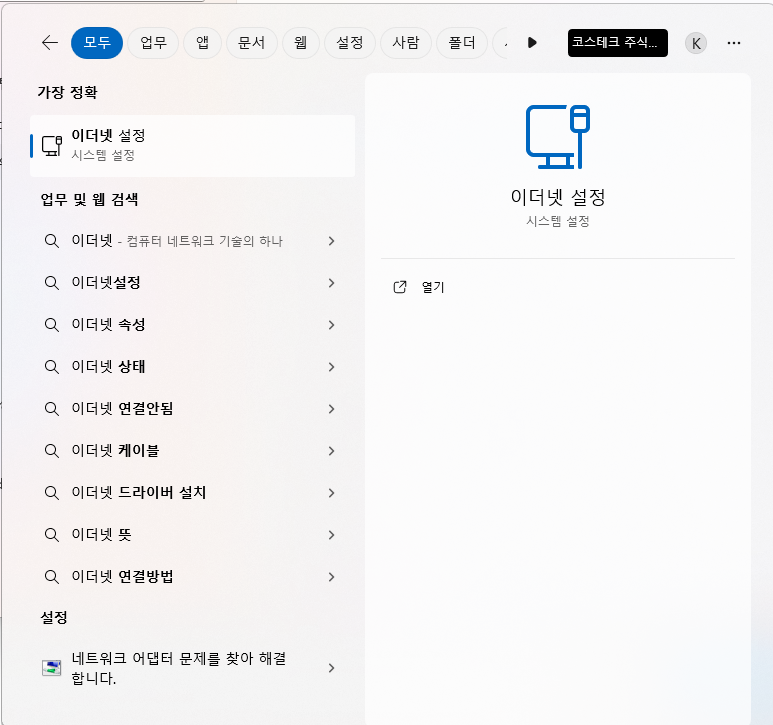

PC 화면 하단 검색창에서 '이더넷 설정' 검색

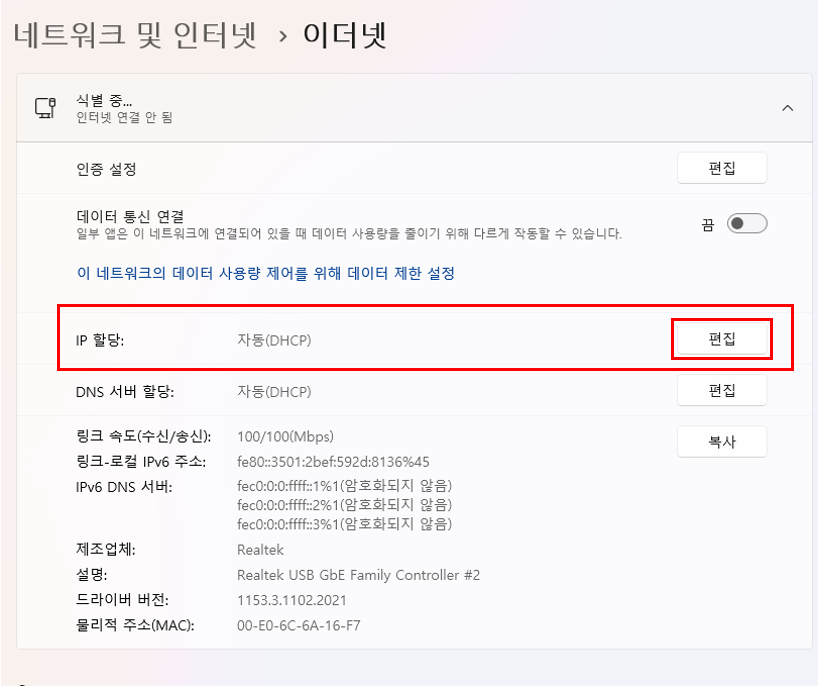

이더넷 설정으로 들어간 다음 'IP 할당'에서 '편집'을 눌러 [자동DHCP]-> [수동]으로 변경합니다.

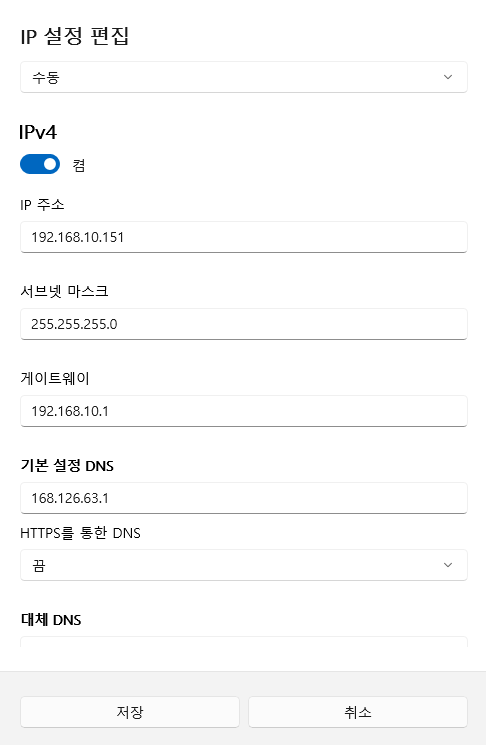

변경이 완료되면 IPv4를 [켬]상태로 만든 후 GL840에서 설정한 IP 설정으로 변경합니다.

이때 IP 주소는 동일하게 설정하면 안되고 마지막 주소는 서로 달라야 합니다.

3. B-568 무선모듈을 이용한 연결 방법

무선모듈을 이용하여 APS에 연동하는 방법은 2가지가 있습니다.

스테이션, 액세스포인트 각 설정방법에 따라 설명드리겠습니다.

• 스테이션을 사용하는 경우는 회사 사내망 같은 공용 와이파이가 있을 경우 해당 공유기에 GL840장비와 PC를 접속하여 사용
• 원격으로 GL840장비를 컨트롤 할 수 있으며, PC는 기존과 동일하게 인터넷 사용 가능

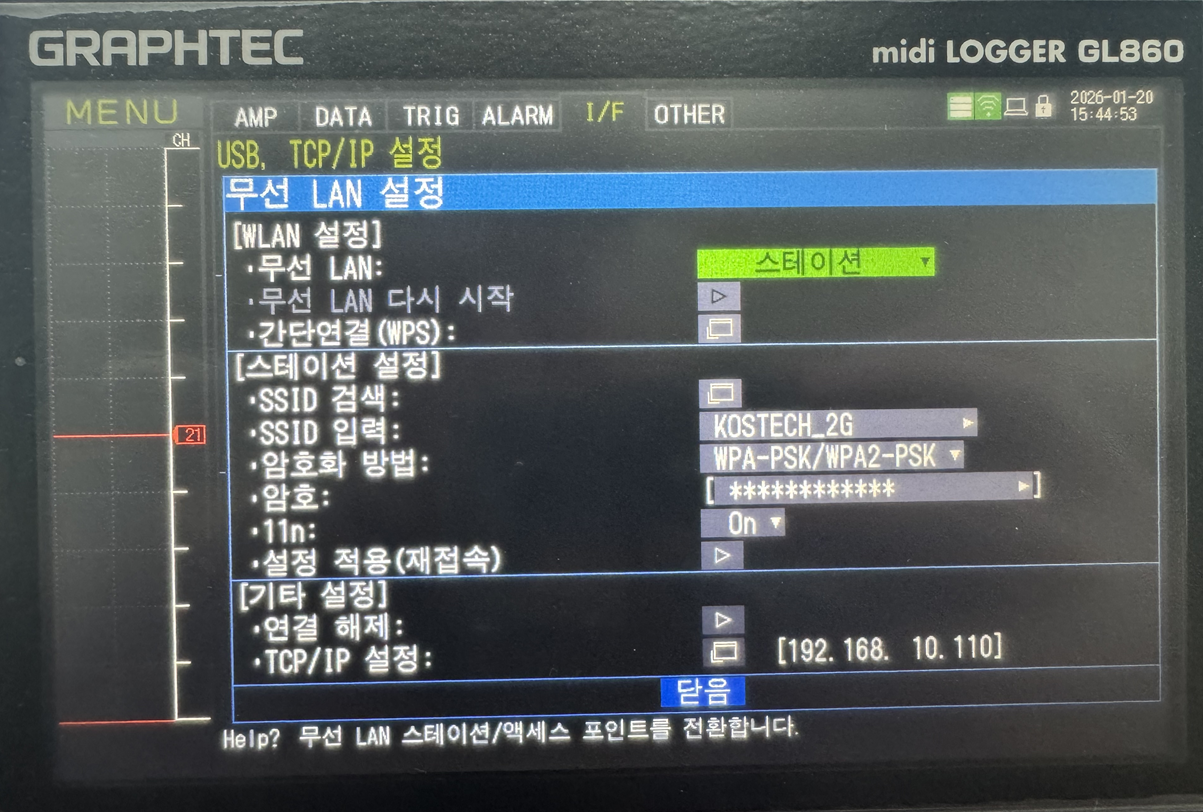

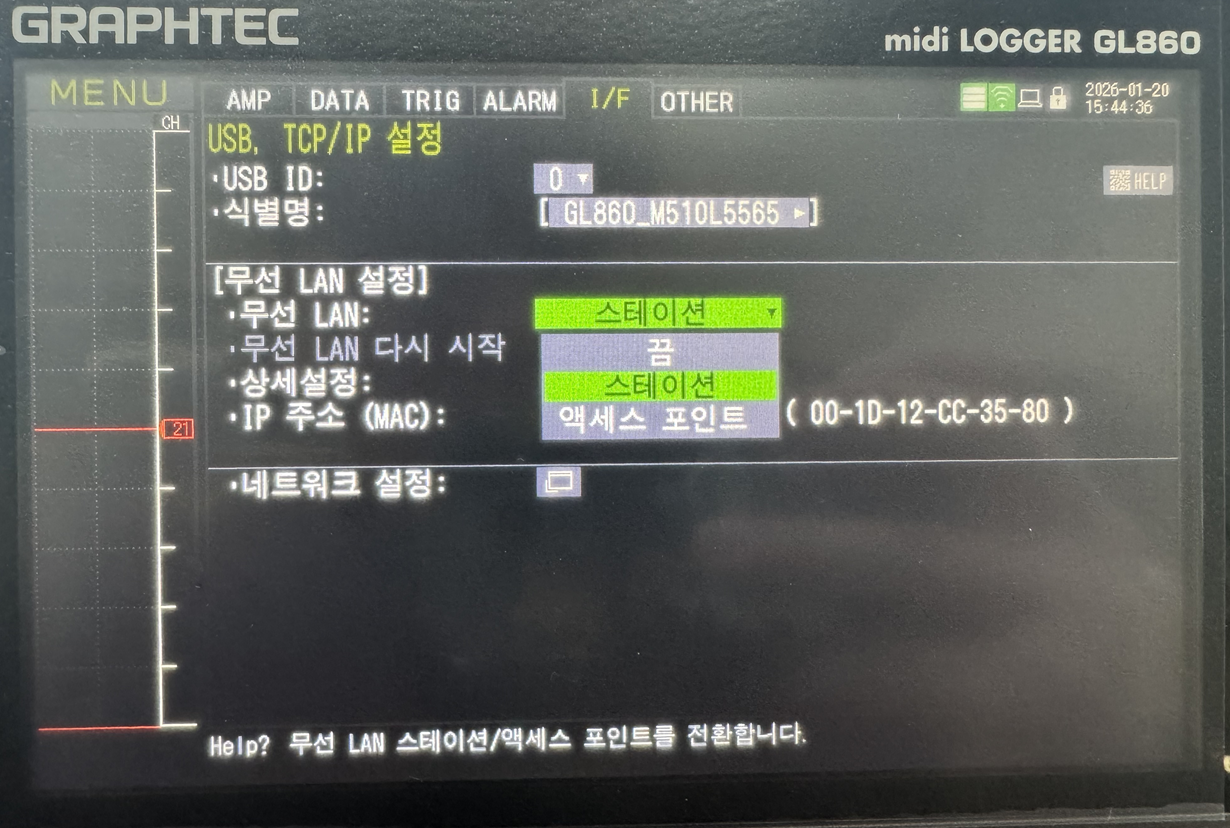

• 무선 LAN탭에서 스테이션 선택
  -> 무선 LAN설정 변경 시 반드시 하단 무선 LAN 다시 시작 버튼 클릭 필수

• 상세 설정 클릭 시 SSID를 직접입력 또는 검색하여 와이파이에 접속할 수 있음


• 암호화 방법은 사용하려는 와이파이 설정에 맞게 사용
  -> WEB or WPA-PSK/WPA2-PSK 방식 중 하나 선택

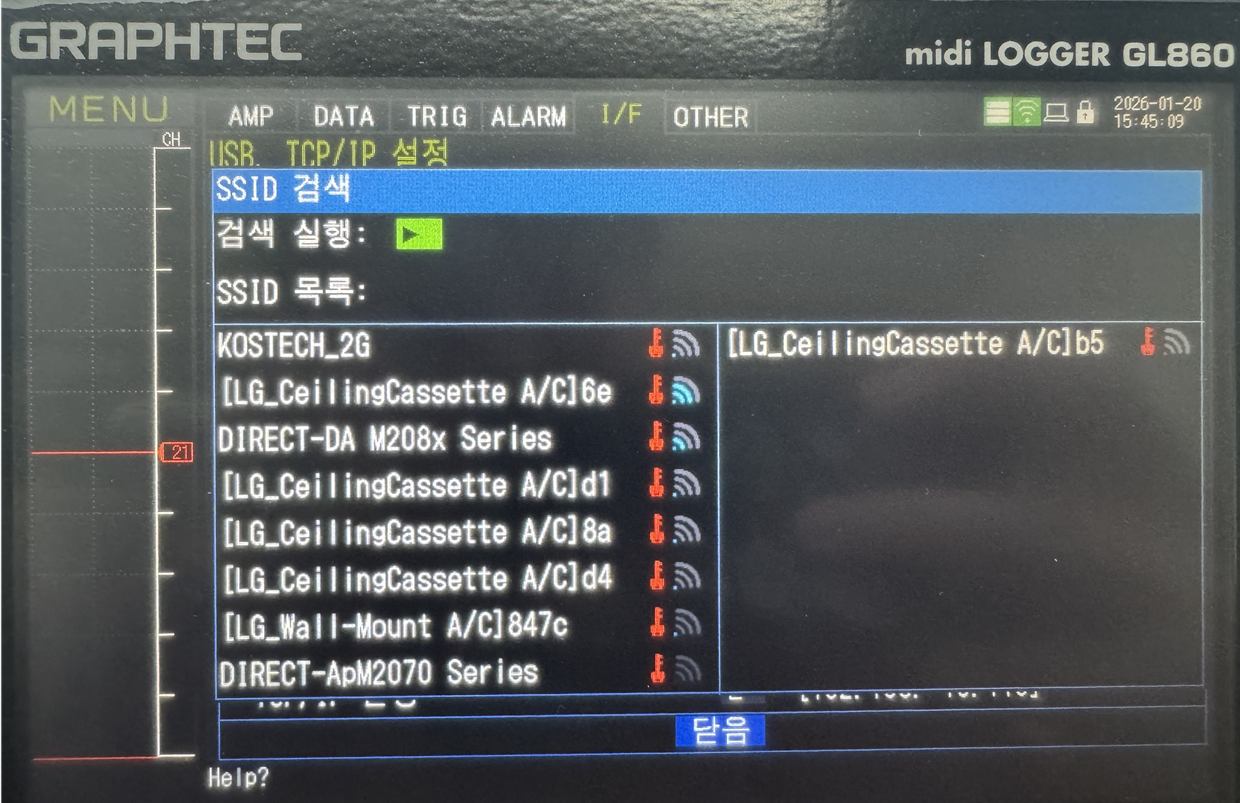

• SSID검색 시 현재 검색되는 와이파이 목록을 확인 가능
  -> KOSTECH_2G 신호에 접속

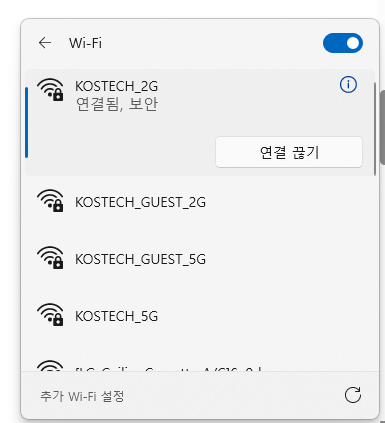

• 연결하고자 하는 PC와 동일한 와이파이 선택!


• 접속 후 암호를 입력, 그리고 반드시 설정 적용 클릭!


• 하단 부 [기타 설정] 부분에서 연결/연결 해제 클릭
  -> 위 버튼 클릭 시 바로 상단부에 와이파이 표시 확인 가능

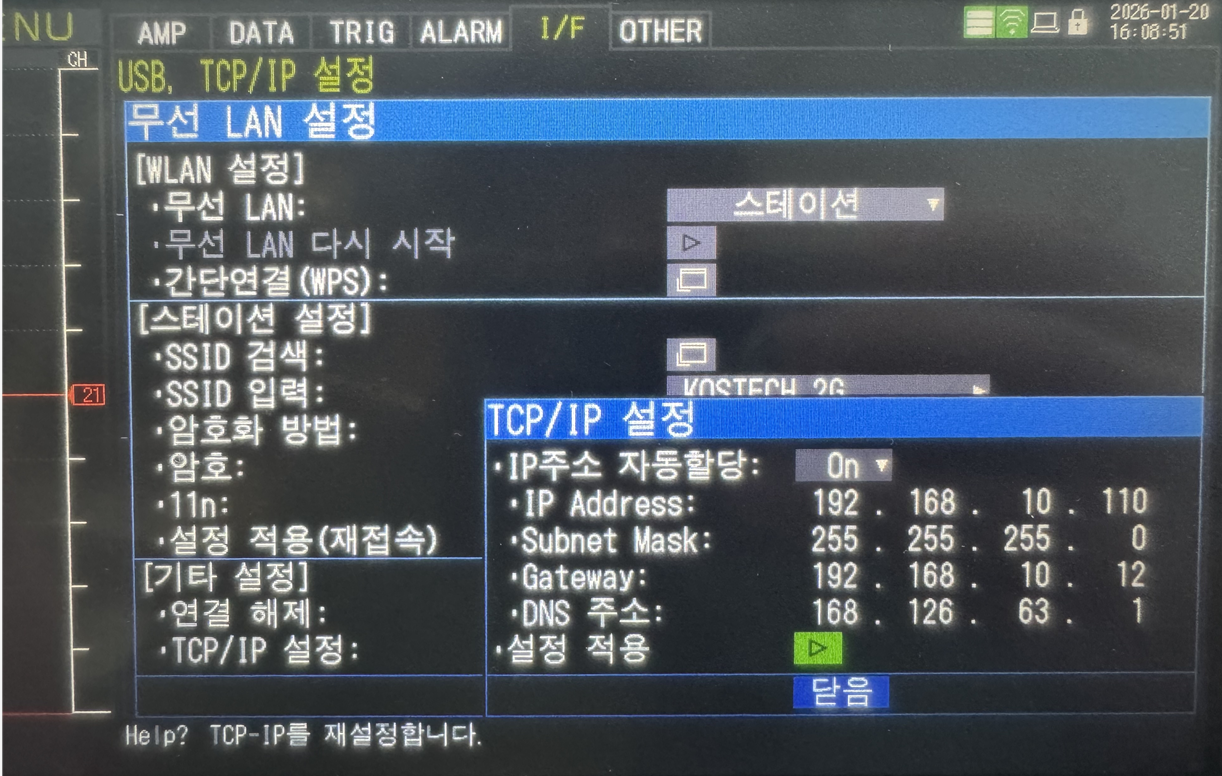

• 상단 부 와이파이 표시를 확인 후 ST-IP 설정에서 APS와 동일하게 포트번호 및 IP주소 설정
  -> 유선으로 연결한 것이 아니므로 IP주소는 자동할당으로 설정
  -> 포트넘버는 반드시 일치시켜야 함
  -> 모든 설정이 끝나면 반드시 설정 적용 버튼 클릭.

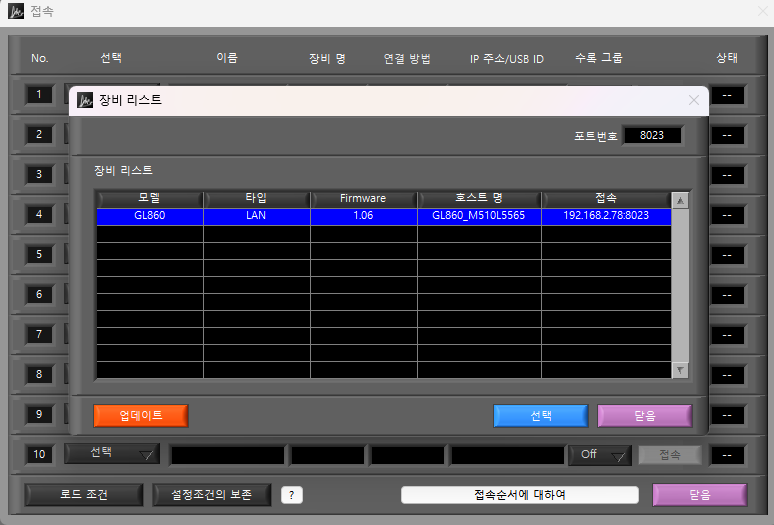

• APS 소프트웨어에서 검색 버튼 클릭 시, 동일 망 내에 존재하는 GL840장비 확인 가능
  -> 선택 후 접속, 원격 제어 가능

② 액세스 포인트

• 액세스 포인트 설정 시 GL840측에서 와이파이 신호를 송출하므로 PC와는 1:1접속만 이루어질 수 있음.
• 인터넷에 연결되지않은 GL840의 신호이므로, 해당 신호에 pc접속 시 인터넷 사용이 불가함

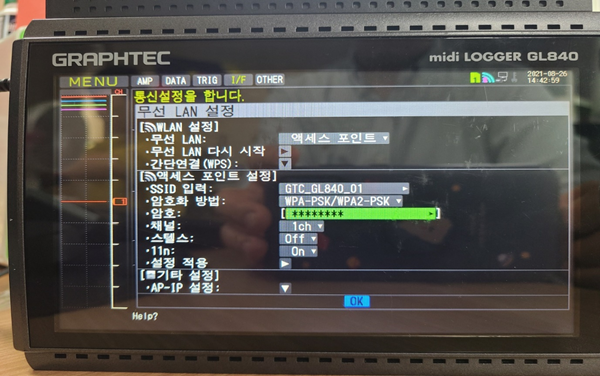

• 무선 LAN 설정을 액세스 포인트로 설정 후 무선 LAN 다시 시작 버튼 클릭

• 상세 설정 버튼을 클릭하여 위 페이지에 접속
  -> SSID를 자동 or 수동으로 입력하여 저장
  -> 암호화 방법은 기존 스테이션 파트와 동일하게 WPA-PSK/WPA2-PSK 방식 사용
  -> 설정 후 설정 적용 버튼 클릭!!


• [기타 설정]의 AP-IP설정에서 IP주소 및 포트 넘버 설정 가능

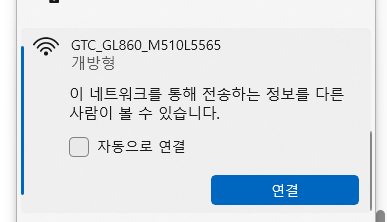

• 설정 완료 후 PC에서 사용가능한 와이파이를 검색하면 위와 같이 GL860 SSID를 설정한 이름의 와이파이 신호를 확인 가능

• 스테이션의 방식과 동일하게, 같은 망 내에 있으므로 검색 버튼 클릭 시 디바이스 리스트에 해당 GL840장비가 있음을 확인 가능
