온도 및 전압을 측정하기 위해 많은 분들이 그라프텍 장비를 사용하시는데, 그 때 주의사항에 대해 말씀드리겠습니다.
우선 그라프텍 장비는, 온도를 찍는 데 사용하는 보드와 전압을 찍는 데 사용하는 보드의 회로가 다릅니다. 그렇기 때문에 전압값은 이상없지만, 온도값은 찍히지않고 그 반대가 되는 경우도 있습니다.
따라서 오늘은 보드의 손상을 방지하기위한 방법에 대해 설명드리겠습니다.
1. GL840 M model 전압 측정 시 주의사항

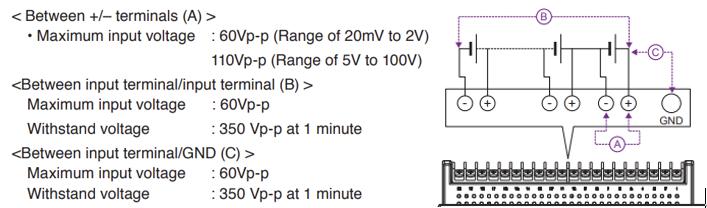

여기서! (B)를 확인하시면 터미널단자의 총 전압의 합이 60Vp-p를 넘으면 되지않는데 (A)그림에서는 설정에 따라 110Vp-p까지 찍을 수 있다고 나와있습니다.
단일 채널에 한해서는 5V to 100V로 설정 시 최대 110V까지 측정이 가능하지만, 권고 드리는 사항은 아닙니다.
60Vp-p 이상의 전압을 찍으시고 싶으시면 아래 WV모델 사용하시는 것을 추천드립니다
2. GL840 WV model 전압 측정 시 주의사항

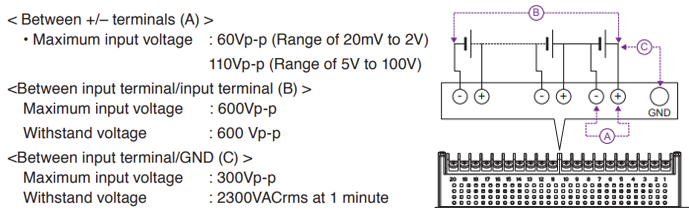

GL840 WV모델은 터미널단자의 총 전압의 합이 최대 600V까지 가능하니 조금 더 안전하게 전압을 찍을 수 있습니다.
3. Thermocouple 측정 시 주의사항

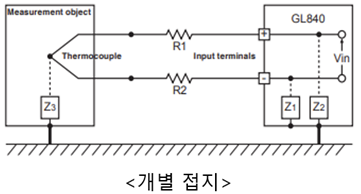

GL840 및 측정 대상의 샤시를 모두 접지하는 것이 좋습니다.
하지만, 만약 측정대상체와 접지사이의 전위차와 GL840과 접지사이의 전위차가 매우 크다면
외부 노이즈가 발생하였을 때 대지로 노이즈가 흘러가는 것이 아니라 역으로 전위차가 더 적은 쪽으로 역류할 수 있어 위 그림처럼 서로 GND를 연결하여 접지 전위를 같게 해준다면 더욱 안전하게 사용하실 수 있습니다.
추가적으로, TC의 온도 값은 소량의 mV값으로 측정이 되기 때문에, 외부 노이즈가 발생하여, 높은 값의 전압이 유입될 경우 보드가 손상될 수 있습니다.
많은 분들이 이미 그렇게 사용하고 계시겠지만, 각 타입별 오메가 커넥터를 사용하시는 등 노이즈를 최소화 할 수 있는 방향으로 사용해 주시면 됩니다.
4 .GL7000 사용 시 주의사항
GL7000도 GL840과 똑같이 주의하실 사항은 거의 동일 합니다.
전압과 온도를 찍는 M모듈의 경우 840과 정확히 동일하다고 볼 수 있습니다.
특히 온도를 찍을 때, 위 840 TC사용 시 주의사항에서 설명드린 내용과 같이 공통 접지를 사용해 주시면 개별접지를 한 것보다 좀 더 안전하게 사용할 수 있답니다.
다만, GL7000에는 터미널이 하나만 장착되는 840과는 달리, M V HV DCB등 여러 개의 모듈을 동시에 장착하여 사용할 수 있는데요.
반드시 모듈을 탈,부착하는 과정에서는 GL7000본체 전원을 꼭 OFF한 상태로 진행하셔야 합니다.
위 사항은 GL840 터미널보드 탈,부착시에도 동일하게 적용이 됩니다.
또한 모듈별로 사용 매뉴얼이 각각 있는데요! DCB모듈을 예로 들어보겠습니다.

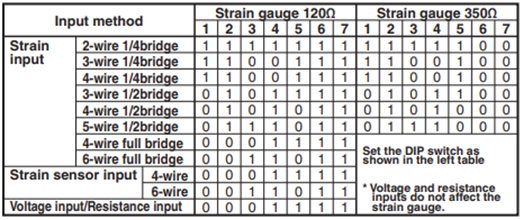

DCB모듈로는 위 그림과 같이 Strain, Strain sensor, 단순 저항체 측정하는 방법이 있고 저항별로도 각각 다른데요. 아래 그림은 단순 저항체 측정 시 DIP스위치 설정입니다.
스위치가 아래로 내려가있으면 0, 위로 올라가있으면 1을 나타냅니다.
이 때 각 타입별로 DIP 스위치 설정을 반드시 일치시켜주셔야 합니다.
단순 저항체 측정인데, 모듈 설정을 Stain설정으로 한다면 값이 찍히지 않을 뿐만 아니라, 모듈 전체에 손상이 갈 수도 있습니다.
마지막 내용은 어떻게 보면, 당연한 것일 수도 있지만, 실제로 많은 분들이 설정을 잘못하여 문제가 발생합니다.
전압은 과전압 인가주의, TC는 외부 노이즈, 측정체와 접지. 이 3가지만 유의하셔도 큰 문제없이 장비를 사용하실 수 있습니다.
